TOWA SEIDEN电容式物位开关

更新时间:2022/10/16 14:17:09 提交时间:2017/12/28 14:03:45      浏览次数:464


TOWA SEIDEN电容式物位开关优点:

1、电极部的保护等级IP67:电极部具有防尘结构、防水结构;良好的密封结构。

2、电容式物位开关可调整灵敏度:对各种测定物只用一个放大器便能应对。

3、使用寿命长:因为没有驱动部分,所以也不会产生零件损耗问题。


工作原理:

电容式料位传感器是根据电极(接地电极、检测电极)和电路,将电极变为如同电容器一般的构成。

决定电容器电容值的条件包括形状、尺寸、配置和周围环境等,但如果除被测定物的电容率以外的其他条件相同的话,则根据测定物的电容率的差异来确定电容器的电容值。

如果以测定物为空气时的电容值为标准,便可区分与不同电容率的测定物所具有的电容值之间的差异。

并且,如果以电容率不同的两种测定物中的某一个为标准,还可区分两种测定物.并且本品会输出判别处理的信号。



电容式料位传感器特征:

不设驱动部分,保证长期稳定性。

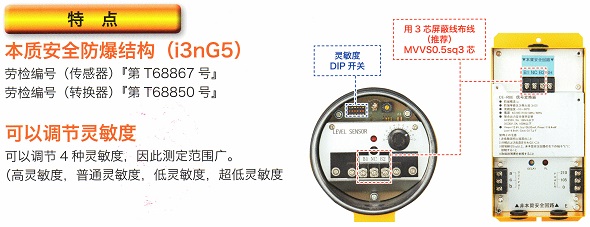

自带检测灵敏度切换开关(仅一体型)。

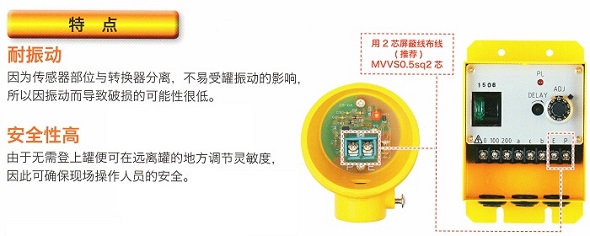

独立增幅电路,在维护保养方面表现出色。

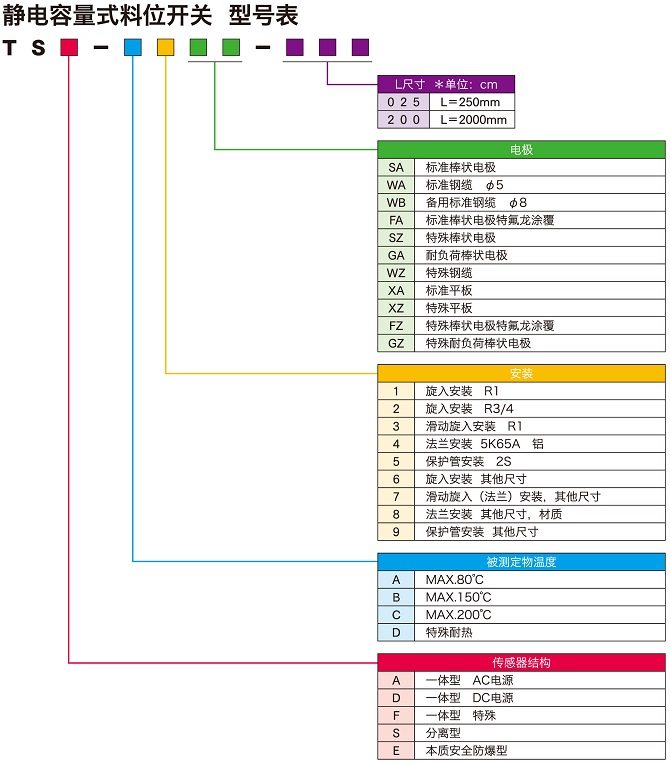

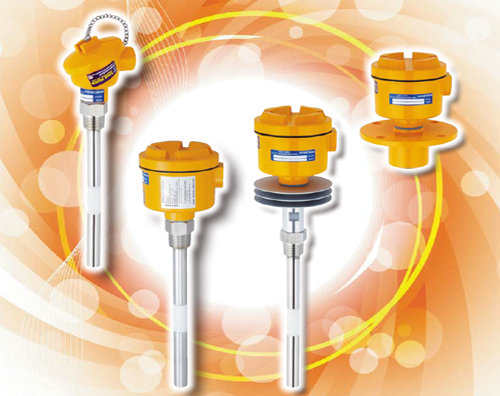

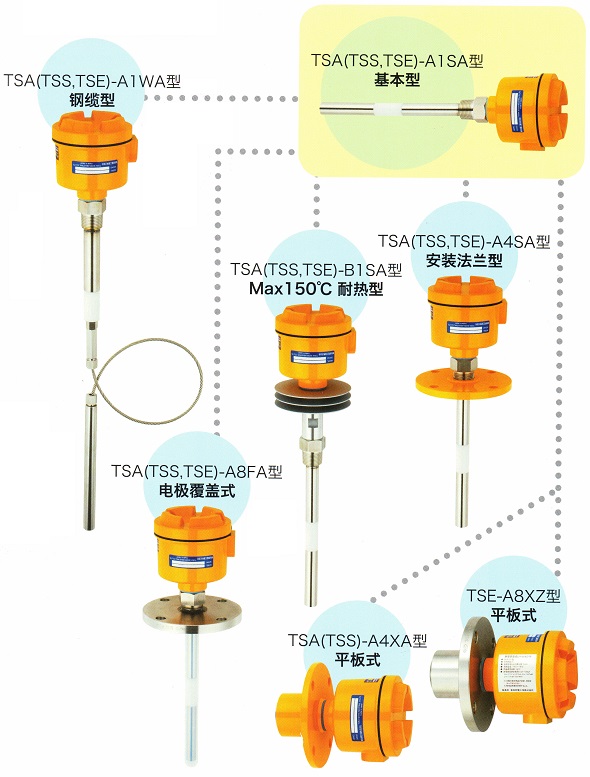

v一体型、放大器分离型、防爆性,多种变化应有尽有。


使用注意事项:

(1)开箱时,请查阅其铭牌,确认该产品的型号和贵司订购单产品的型号相同。如果存在差异的话,请和我司取得联系。

(2)确认本产品是否有损伤。如果存在损伤,有可能是运输过程中的事故造成的,请与我司取得联系。

(3)请不要给本产品施加过大的冲击。如果发生跌落、倾倒的情况,有可能会造成破损。

(4)请不要在本产品上方叠放其他物品。如果施加过大的力,可能会导致其破损。

(5)在给本产品喷漆时,连同铭牌一起喷涂的话,就不能阅读上面的内容,会给今后的维护工作带来不便。

(6)请不要在有腐蚀性的环境(NH 3、S 02、C l 2等)内使用、或者存放该产品。腐蚀性气体侵入本产品内部后,有可能会腐蚀其内部的部件,引起破损。

(7)请不要在有较大振动的地方使用或者保存本产品。当有大的振动时,请消除振动的发生源,或者阻止该振动的传播。

注意:警告本产品不具备防爆构造。请不要在存在可燃性、爆炸性气体的场所使用。



*微粉等比重轻的测定物也可适用(例如:灰、木屑颗粒、水泥等)

*泥浆状的液体也可测定(例如:污泥、淀粉糖浆、涂料、番茄酱、玉米淀粉、食盐等)

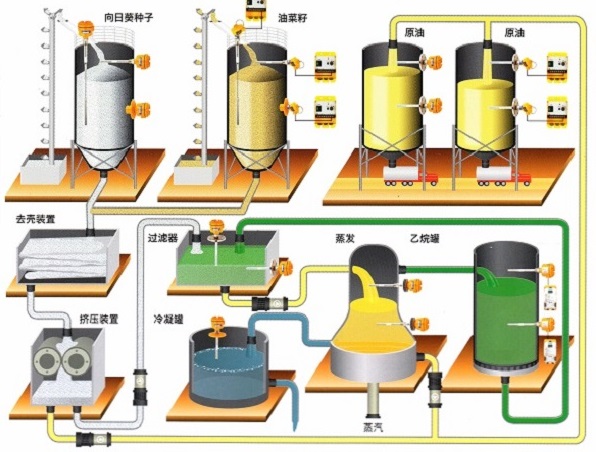

*此外还有许多应用案例,请咨询工作技术人员









*也可定制其它规格,请联系我们工作人员咨询。














*也可定制其它规格,详情咨询我公司工作人员。

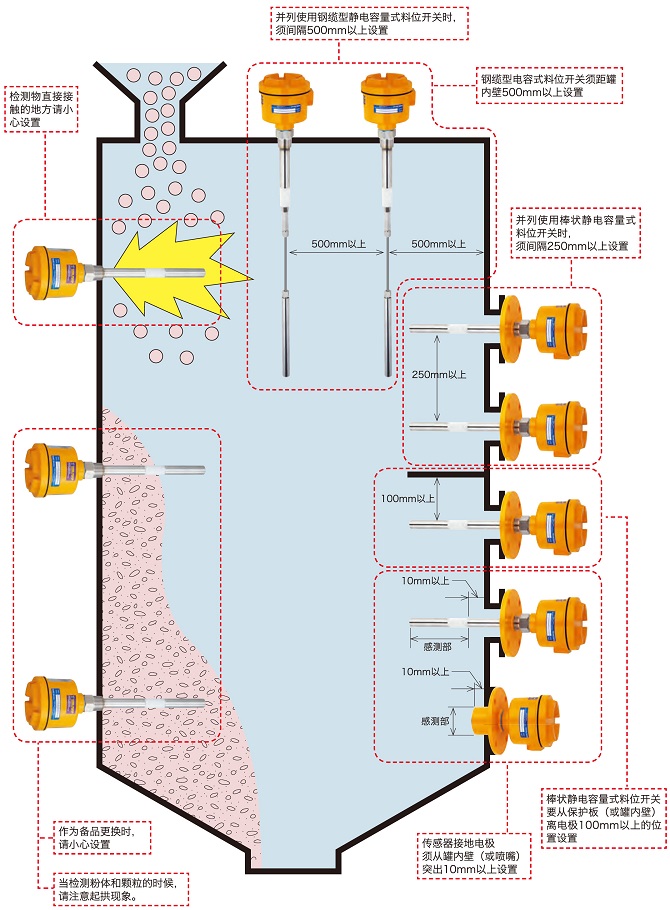

安装示意图及安装时的注意事项:



安装的确认

1)在设置本产品时,从符合标准作业程序来看,请尽量在罐体周围设置安装空间或者维护区域。

同时还应该为今后的维护保养预留出足够的空间。(最少应该预留出和本产品整体长度相当的空间。)

2)在通过短管等安装到罐体内时,接地电极应该比罐体内壁至少突出10mm以上。

3)在排列使用本产品时,各电极间的距离应该保持在250mm以上。

4)请将罐体侧壁和感知电极间的距离保持在100mm以上。

5)请将丝电极设置在当投入或者排出被探测物时,即便线缆和电极发生摇晃,也不会接触内壁或者其支柱的位置。

注意:如果不能满足此条件,就可能发生被探测物附着、探测灵敏度降低、或者无法进行调整等异常现象,以致不能正常使用。

6)当安装到金属罐体时,请使接地电极(法兰、固定螺丝等部件)和罐体间接通,使它们可以导电。另外,安装在非金属罐体上时,为使接地电极接地(D 类接地100Q以下),请设置地线。设置时,请有效利用接地电极和接通场所的,用于固定放大器面板、接线端子的螺丝等。

7)请不要将其安装在产生噪音的电机、水泵、换流器,以及产生高频电场的超声波清洗裝置、收发两用机等的附近。否则会弓|起工作故障。

8)在探测粉体、颗粒体时,请注意其安息角。请不要将其安装在安息角的作用下,粉体不能滑入的场所。否则会引起工作故障。

9)请注意容器底部的积存料。请不要将其安装于存在粉体等积存料的场所。否则会引起工作故障。

10)用于探测粉体、颗粒体时,请将其安装在不会产生架桥现象的地方。发生架桥现象的话,不仅会引起工作故障,还有可能在其崩塌时损坏传感器。

11)请不要将其安装在有块体垂直下落的地方。除了引起工作故障,还有可能破坏传感器的探测部位。请根据需要设置必要的保护装置。

另外,在设置保护装置时,请确保和探测电极保持100mm以上的距离。

12)请不要安装在受到振动或冲击的地方。如果将其安装在振搅机或爆震器的附近,有可能会引起工作故障或者破损。

13)如果将其安装在温度较高的场所,请遵守电极部件(罐体内)的容许温度、度量仪表的容许温度(60°C)。 否则会引起工作故障。

14)如果将其安装在受到阳光直射的地方,且超过度量仪器的容许温度,会引起工作故障。请根据需要设置遮阳蓬盖。

15)如果机壳部分会被溅上水滴(雨水等)的话,请注意以下事项。

虽然对溅落到机壳部分的水采取了喷流水级别(相当于IP65)的防水措施,但如果盖子未能装好,或者导线引出口没有处理好的话,水侵入后,就会造成工作故障。所以请进行可靠处理。

16)在以横置的方式安装本产品时,请确保导线引出口向下。


安装方法

1、用旋入式方法安装时,请选用合适的工具,固定本产品的六边形部位。

如果需要在罐体内施加压力的话,请进行必要的密封处理。

请不要手持壳体进行旋入或拆卸作业。否则有可能使机壳脱落,造成破损。

2、采用法兰安装时,请确认罐体--侧的配对法兰和本产品法兰的口径是否一致。

如果没问题,请夹好垫圈,用合适的工具和符合规格的螺栓固定好。

另外,我们不提供螺丝和垫圈。如有需要,请咨询销售部门。

△注意:请不要手持壳体来进行安装或者拆卸作业。有可能会导致机壳脱落、造成破损。


关于安装方向

1、水平(横向)安装时,由于电极和被探测物水平设置,探测被探测物的电极就会面积变大。因此,即便被探测物有- -个微小的变动,也会产生一个大的容量变化,探测精度会更好。

但是,如果被探测物的附着性好的话,检测的稳定性有可能会变差。

可以将电极下方设计成倾斜面,达到缓解被探测物堆积或者附着的目的。

2、如果垂直(纵向)安装的话,被探测物不易附着在电极上,可以稳定地工作。

但是,探测被探测物的电极面积变小,检测精度会变低。同时,探测罐体的下限时,还存在一个电极变长的缺点。

另外,如果被探测物是导体,由原来的探测电极单方检测,变为探测电极和接地电极共同接触被探测物,这时会发生电阻修正作用,引发工作故障。这时,可以通过调整灵敏度来解决,如果比较困难的话,还可以通过涂装绝缘物质来解决。
