东和PRL-170接触式阻旋料位计核心参数及法兰选配

更新时间：2026/1/4 20:55:17 提交时间：2026/1/4 11:10:55      浏览次数：

东和PRL - 170是东和制电TOWA的接触式阻旋料位计，适配国标DN法兰、带常开+常闭双触点，适合固体粉粒体料位的点位监测，核心参数与选型、接线要点如下：

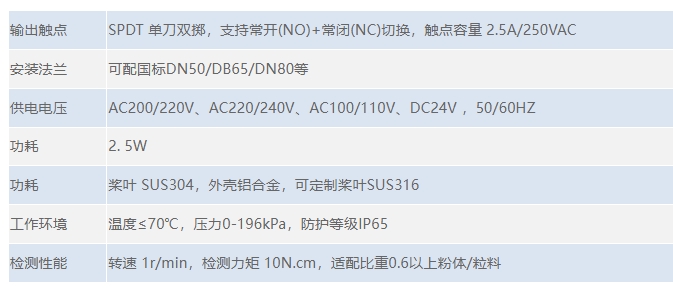

核心参数（常开+常闭DN法兰配置）

工作原理

1. 无料时：电机带动桨叶旋转，内部微动开关处于初始状态（常开/常闭可预设）。

2. 料位到达：物料阻挡桨叶停转，电机自转触发微动开关，切换常开/常闭信号并切断电机电源。

3. 料位下降：阻挡解除，弹簧复位，开关信号切换回初始状态，电机重新供电旋转。

关键配置与选型要点

1. 法兰：可选配国标法兰DN50 DN65 DN80等，选配法兰材质（铝合金/SUS304）。

2. 触点设置：SPDT触点出厂可按需求设定初始常开/常闭，接线时对应端子标识接入控制系统。

3. 桨叶匹配：低密度物料（如面粉）选大尺寸V型桨叶，颗粒料可选W或S型单叶片，确保检测灵敏度。

4. 环境适配：高温（＞70℃）需选耐热型，腐蚀环境可升级SUS316桨叶。

接线与安装提示

1. 接线：导线接入口G1/2"，接入AC220V电源，常开/常闭触点分别接报警或控制回路，注意区分公共端（COM）、NO、NC端子。

2. 安装：法兰面水平/垂直固定于料仓侧壁，开口尺寸需保证桨叶无干涉，避免振动源。

应用场景

广泛用于水泥仓、饲料仓、化工粉体罐等，实现料位高低报警、上料/卸料设备启停控制，适配冶金、建材、粮食加工、发电等行业。
